git-flow によるブランチの管理をみたら図がほしいなとおもったので描いた。それだけ。

もとの絵はA successful Git branching modelにあるけどちょっと凝りすぎててわかりにくかったりして。

                       release_tag   hotfix_tag
master _________________*____________*___________
                       /        \___/__ hotfix
                      /                \
                 ____/__ releaase       \
devel __________/_______\________________\_______
        \___/ feature

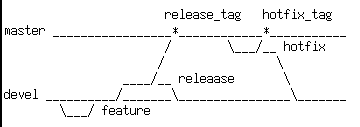

git-flowぜんぜんアスキー絵がきれいに表示できないのでmltermで表示したのを画面キャプチャしたのもはっとく。
